DaHe 大赫

品名：电壁挂炉(内置)

功能：住宅供暖

颜色：黑色

型号：DH-24

功率：24Kw

电压：380v

规格：400x310×700(mm)

重量：40kg

供暖面积：240平米

-------------------------------------

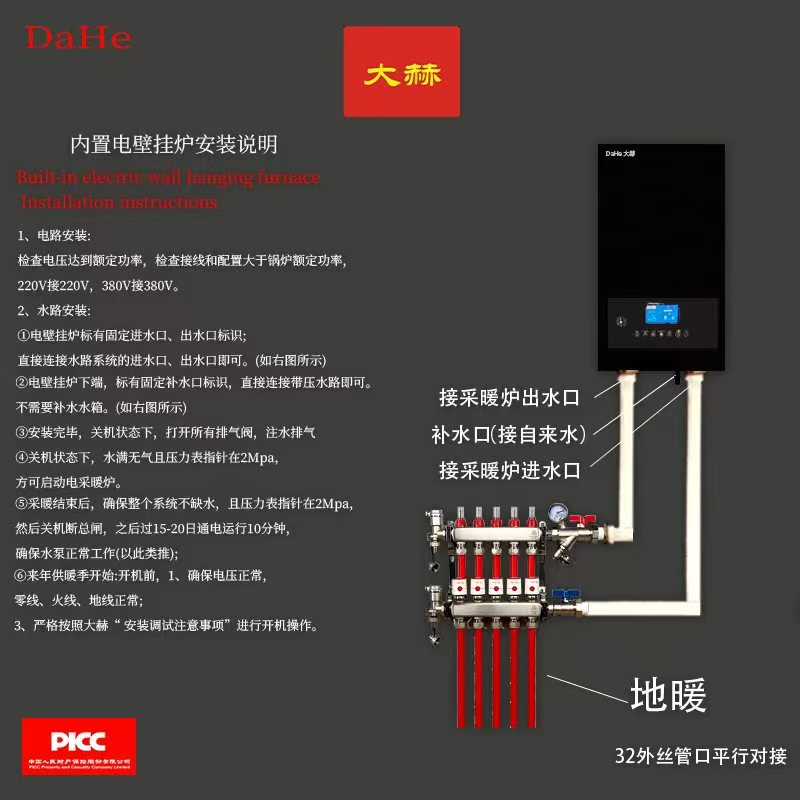

内置电壁挂炉（接地暖）安装说明

内置电壁挂炉（接地暖）安装说明

Built-in slecmic wall hanging famaceIinstallalion hnstrticfions

1、电路安装:

检查电压达到额定功率,检查接线和配置大于锅炉额定功率,

220V接220V,380V接380V.

2、水路安装:

①电壁挂炉标有固定进水口、出水口标识;

直接连接水路系统的进水口、出水口即可。(如图所示)

②电壁挂炉下端，标有固定补水口标识，直接连接带压水路即可。

不需要补水水箱。(如图所示)

③安装完毕，关机状态下，打开所有排气阀，注水排气。

④关机状态下，水满无气且压力表指针在2Mpa,方可启动电采暖炉。

⑤采暖结束后,确保整个系统不缺水,且压力表指针在2Mpa,然后关机断总闸，之后过15-20日通电运行10分钟,确保水泵正常工作(以此类推);

⑥来年供暖季开始：开机前，确保电压正常；零线、火线、地线正常；

3、严格按照大赫“安装调试注意事项”进行开机操作。

-------------------------------------

内置电壁挂炉（接暖气）安装说明

内置电壁挂炉（接暖气）安装说明

Built-in electric wall hanging furnace Installation instructions

1、电路安装：

检查电压达到额定功率，检查接线和配置大于锅炉额定功率,220V接220V，380V接380V。

2、水路安装：

①电壁挂炉下端，标有固定进水口、出水口标识;

直接连接水路系统的进水口、出水口即可。（如右图所示)

②电壁挂炉下端，标有固定补水口标识，直接连接带压水路即可。

不需要补水水箱。(如左图所示)

③安装完毕，关机状态下，打开所有排气阀，注水排气

④关机状态下，水满无气且压力表指针在2Mpa,

方可启动电采暖炉。

⑤采暖结束后，确保整个系统不缺水，且压力表指针在2Mpa,

然后关机断总闸，之后过15-20日通电运行10分钟，

确保水泵正常工作(以此类推);

⑥来年供暖季开始：开机前，

A、确保电压正常，

零线、火线、地线正常;

B、严格按照大赫“安装调试注意事项”进行开机操作。
