DaHe 大赫

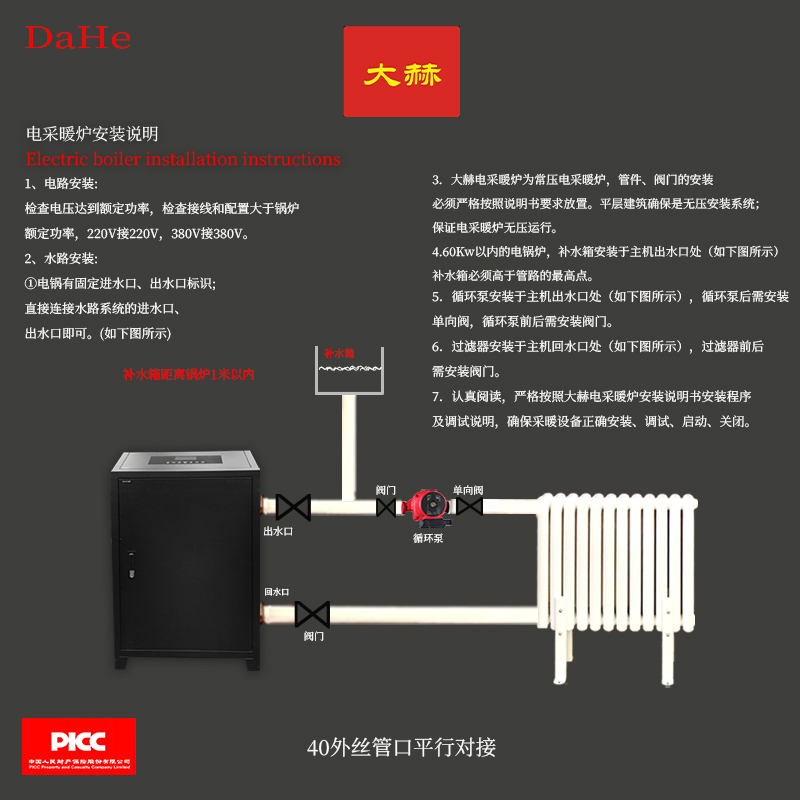

电采暖炉安装说明

Electric boiler installation instructions

1、电路安装：

检查电压达到额定功率，检查接线和配置大于锅炉

额定功率，220V接220V，380V接380V。

2、水路安装：

①电锅有固定进水口、出水口标识;

直接连接水路系统的进水口、出水口即可。（如图所示)

3.大赫电采暖炉为常压电采暖炉，管件、阀门的安装必须严格按照说明书要求放置。平层建筑确保是无压安装系统；保证电采暖炉无压运行。

4.60Kw以内的电锅炉，补水箱安装于主机出水口处（如图所示），补水箱必须高于管路的最高点。

5.循环泵安装于主机出水口处（如下图所示），循环泵后需安装单向阀，循环泵前后需安装阀门。

6.过滤器安装于主机回水口处（如下图所示），过滤器前后需安装阀门。

7.认真阅读，严格按照大赫电采暖炉安装说明书安装程序及调试说明，确保采暖设备正确安装、调试、启动、关闭。

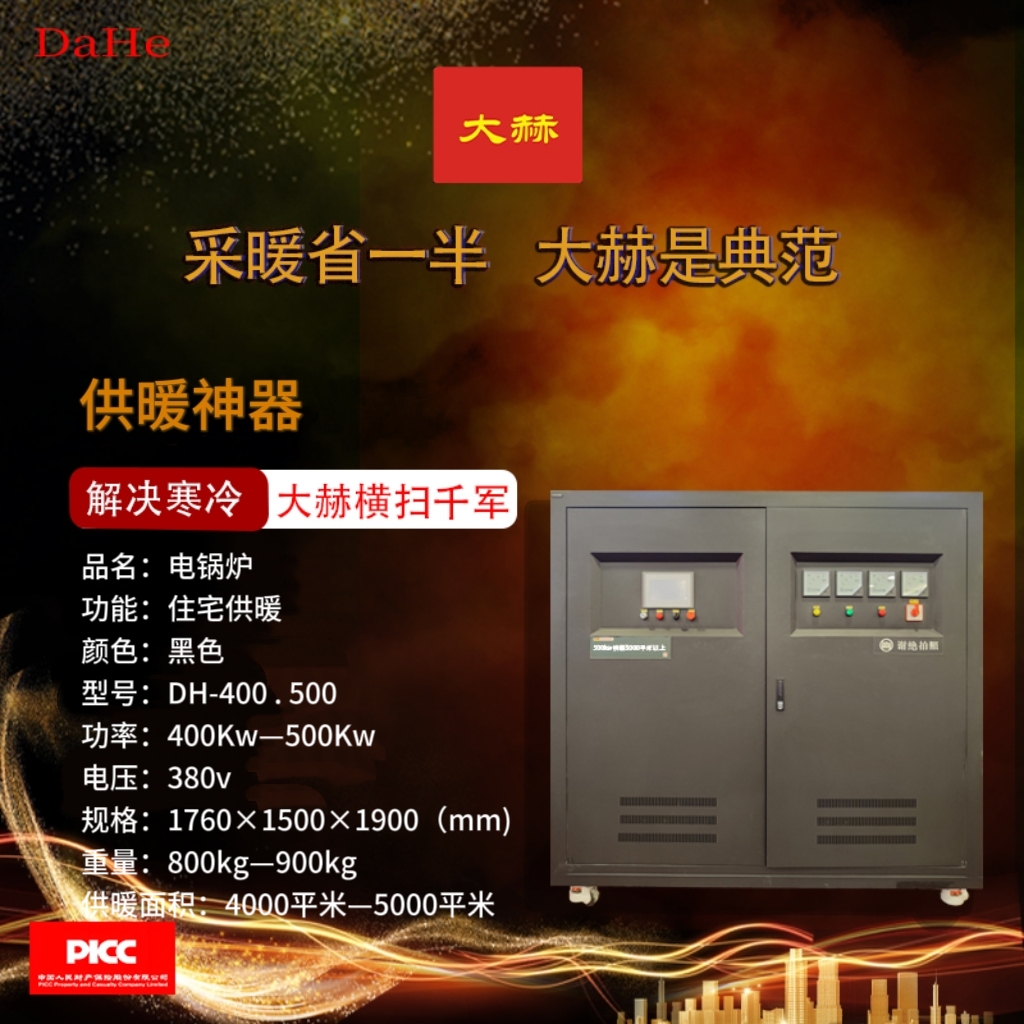

品名：电锅炉

功能：住宅供暖

颜色：黑色

型号：DH-400.500

功率：400Kw—500Kw

电压：380v

规格：1760×1500×1900(mm)

重量：800kg-900kg

供暖面积：4000平米一5000平米

智能电锅炉，具有如下特点

一、外观时尚美观大方操作便捷

二、触摸屏设计，操作手感佳

三、人性化的显示与操作功能，超大LED显示屏显示直观

四、自动补水，超压泄压功能

五、采暖水温和室温双控一体，温度任意设定自由调节

六、微电脑智能控制系统，高效运行安全稳定

七、24小时预约模式采暖，采暖温度，输出功率可自行编辑设定

八、可独立供暖专用、热水专用、洗浴专用

智能电锅炉的十大优势功能

一、干烧功能，主机内安装防烧探头，可对主机内水位探测，缺水无水，有空气，鸣笛报警，停止加热。

二、定时功能，分两阶段定时功能，可根据需要，分阶段进行采暖控制，方便节能清洁环保。

三、智能恒温，达到设定温度自动断电保温，低于设定温度时，自动加热，始终保持自动重复恒温状态。

四、水泵设定，采暖炉配备循环泵，专用电源插口，可根据设定温度控制循环泵开启和关闭，省心省事。

五、多重漏电保护，多重漏电保护功能检测漏电，自动断开电源，安全便于检查。

六、低温防冻，当温度低于五度时，加热器开始自动加热；温度高于十度时加热器自动停止加热。

七、温度调控，回水温度在二十至八十五度随意调节，设定温差满足顾客不同需求。

八、高温保护，高温探头水温超过九十五度时自动停止加热。

九、自动保护，记忆功能，各种设备的参数，有记忆功能，切断电源，再通电不用再重新设置。

十、调控功能，配备遥控器，可远距离操作，简单方便。

功率配备

每平方米80-100W

电锅炉可供暖面积最小10平米最大百万平米以上

智能电锅炉安装所需材料

1. 散热器

2. 三通球阀

3. 黄铜闸阀

4. 手动换气阀

5. 钢制热水管

6. 热水管活接头

7. 自动排水阀

8. 屏蔽水泵

9. 储水水箱
